工业串口转Wi-Fi终端

PEC302-E1R111



· 全网通

· 工业级

· 高防护

· 三串口

· 宽电压

· 多协议

PEC302是一款工业级串口转WIFI通讯设备,该产品提供RS232/RS485/RS422三种串口转WiFi的通讯功能,实现串口与WIFI之间的双向透明传输,产品采用全工业级设计,高防护等级,具有良好的接口隔离特性。广泛应用于户外等环境严酷的工业应用场合。

PEC302是一款专门为抗雷击、抗电磁干扰、抗恶劣环境要求而设计的一款串口服务器,该产品支持1路RS-232、RS-422或RS-485转WiFi产品。产品支持TCP Server、TCP Client、UDP Client、UDP Server、虚拟串口等多种工作模式;可以把分散的串行设备、主机等通过网络简易、方便的集中管理。支持WEB配置界面、用户可灵活快速配置、在线升级等。硬件采用工业级芯片、无风扇、低功耗、IP30防护等级、宽温、宽压设计;外壳采用壁挂式安装方式,通过符合行业标准的严格测试,能够适应对EMC有严酷要求的工业现场环境,可广泛用于各种工业控制、过程控制、交通控制和智能小区等场合,特别适合工业制造、电力及对电磁干扰环境有特殊要求的部门和系统。

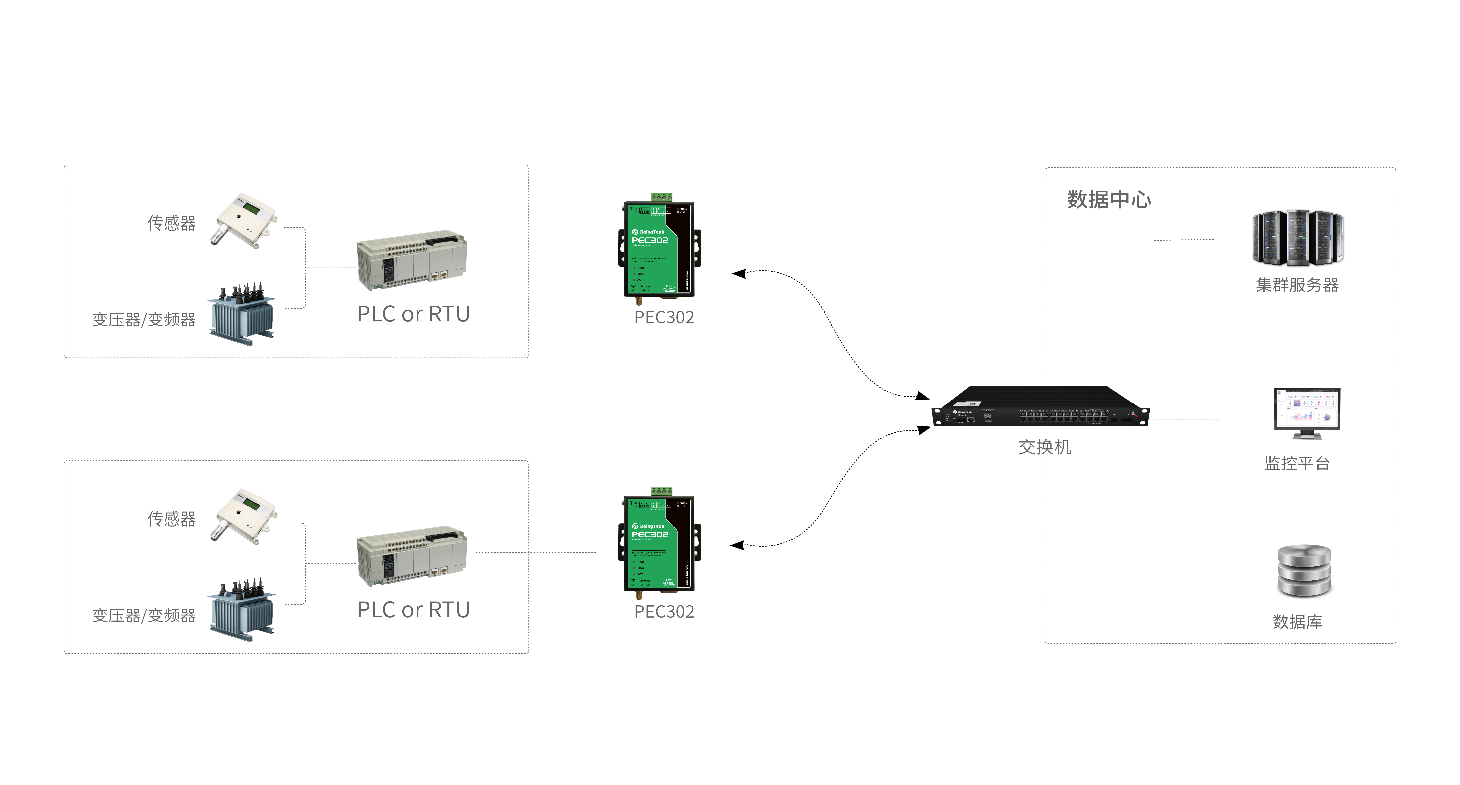

应用方案

产品优势

l 采用工业级Cortex-M3处理器

l 抗雷击、抗电磁干扰的高可靠设计

l 无风扇散热,耐高温+80℃,低温-40℃

l 电源设计灵活,采用DC5-36V宽电压供电

l IP30防护等级,防尘、防屑和防污

l 提供1路RS-233/422/285串口接口

l 支持300bps-460800bps的通讯速率

l 集成1路10M/100M自适应以太网接口

l 电源设计灵活,采用DC5-36V宽电压供电

l 支持TCP服务器、TCP客户端、UDP、UDP组播工作模式

l 支持Modbus RTU和Modbus TCP工作模式

l 灵活的串口数据分帧设置,满足用户各种分包需求

l 支持客户端和服务器工作模式

l 支持配置工具和WEB等多种配置形式

l 通过CCC、CE、FCC等多项检测报告

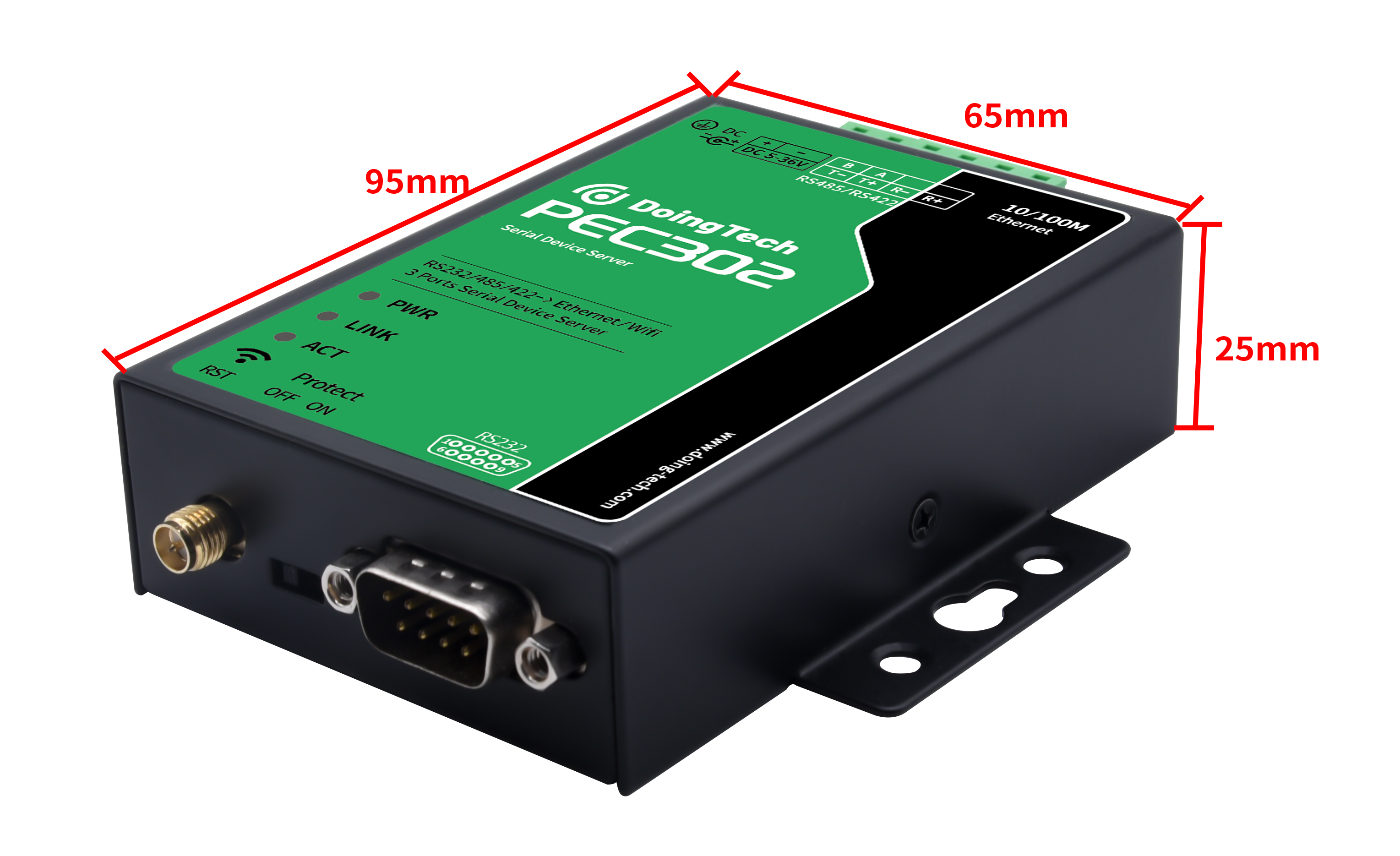

产品尺寸
